性能特點/Feature Description
1：泵體采用優質原生材料，大幅度提高產品耐腐蝕性以及結構強度；
2：法蘭連接件與法蘭分體式設計，防腐防漏，易拆易裝；
3：軸承選用高純度陶瓷及碳化硅材質，更耐腐蝕、耐磨損、耐熱沖擊；
4：磁力驅動，無軸封設計，杜絕“跑、冒、滴、漏” ；
5：模塊化生產和組裝，結構簡單，穩定，易于維護保養；
6：可耐各種酸堿液體，適用于酸堿液循環，蝕刻、電鍍、噴涂、貴重液體及易燃易爆的環境。
應用范圍/Scope of application
電鍍、電子、化工、皮革、染整、廢水、廢氣及其它需要輸送的化學藥液工況。
保養維護/Maintenance
泵最忌諱空氣 ，若泵浦吸入空氣，揚水量會急劇減少，甚至不能輸送介質。
嚴重時會產生汽蝕或空轉，嚴重?fù)p壞泵浦！
注意事項/matters needing attention
1、磁力泵以輸送的液體作為內部冷卻媒介，因此泵空轉會導致溫度急劇上升，能達到嚴重?fù)p壞泵的危險階段。
2、如果發生空轉立即關掉泵浦，在注水入泵前，讓它冷卻最少一小時，注意不要讓泵快速冷卻，否則可能損壞內部零件。
3、建議使用空轉保護器來偵測空轉的發生，以避免泵不必要的損壞。
故障處理/Troubleshooting
產品質保三年，24小時售后服務熱線：400-800-9738全程為您報價護航;
全程一對一專家指導維護服務！
規格選型表說明：
|
MG-E-545SSF5-SS |
E--ETFE+碳纖維泵頭 |
：-SS--前后碳化硅止推環 |
|
SS--碳化硅軸+碳化硅軸套 |
|
|
|
F--FKM橡膠材質 |
|
|
|
5--頻率 50HZ |
|
|
|
|
|
|
|
MG-C-545CCE5-CC |
C--PP+碳纖維泵頭 |
:-CC--前后陶瓷止推環 |
|
CC--陶瓷軸+石墨軸套 |
|
|
|
E--EPDM橡膠材質 |
|
|
|
5--頻率 50HZ |
|
規格表/Specifications：
規格
Spec.
入口
Inlet(mm)
出口
Outlet(mm)
功率
Power(Kw)
全揚程
max.Head
(m)
全流量
max.Capacity
(l/min)
全揚程
max.Head
(m)
全流量
max.Capacity
(l/min)
MG-440
40
40
11
200
/
/
0.37
MG-441
40
40
14
233
/
/
0.75
MG-542
50
40
18
435
17
415
1.5
MG-543
50
40
22
465
22
465
2.2
MG-545
50
40
27
500
21
650
3.75
MG-652
65
50
12.5
465
12
435
1.5
MG-653
65
50
15
550
16
535
2.2
MG-655
65
50
21
685
/
/
3.75
MG-662
65
65
12
750
12
700
1.5
MG-663
65
65
15
835
16
835
2.2
MG-665
65
65
21
1100
23
1100
3.75

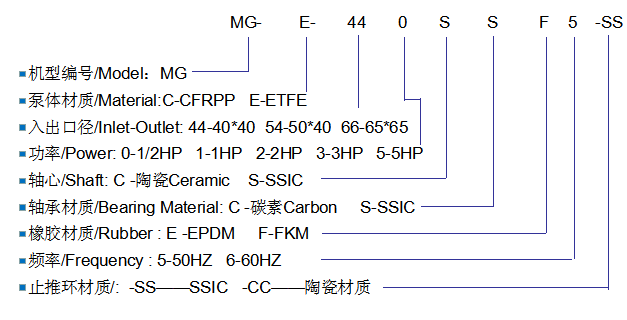

型號表示方法/Model Representation Method：
|
型號/Model |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
|
MG-C-440CCE5 |
199 |
101 |
137 |
?40 |
60 |
?40 |
92 |
150 |
238 |
470 |
170 |
10 |
183 |
|
MG-C-441CCE5 |
235 |
119 |
150 |
?40 |
71 |
?40 |
93 |
161 |
280 |
508 |
201 |
10 |
216 |
|
MG-C-542CCE5 |
261 |
120 |
163 |
?50 |
80 |
?40 |
94 |
169 |
337 |
546 |
223 |
12 |
244 |
|
MG-C-652CCE5 |
261 |
120 |
173 |
?65 |
80 |
?50 |
124 |
211 |
344 |
588 |
223 |
12 |
244 |
|
MG-C-662CCE5 |
261 |
120 |
173 |
?65 |
80 |
?65 |
124 |
211 |
344 |
588 |
223 |
12 |
244 |
|
MG-C-543CCE5 |
261 |
120 |
163 |
?50 |
80 |
?40 |
94 |
169 |
337 |
545 |
223 |
12 |
244 |
|
MG-C-653CCE5 |
261 |
143 |
173 |
?65 |
80 |
?50 |
124 |
211 |
344 |
588 |
223 |
12 |
244 |
|
MG-C-663CCE5 |
261 |
143 |
173 |
?65 |
80 |
?65 |
124 |
211 |
344 |
588 |
223 |
12 |
244 |
|
MG-C-545CCE5 |
261 |
120 |
163 |
?50 |
80 |
?40 |
94 |
169 |
337 |
606 |
223 |
12 |
244 |
|
MG-C-655CCE5 |
261 |
143 |
173 |
?65 |
80 |
?50 |
124 |
211 |
344 |
646 |
223 |
12 |
244 |
|
MG-C-665CCE5 |
261 |
143 |
173 |
?65 |
80 |
?65 |
124 |
211 |
344 |
646 |
223 |
12 |
244 |

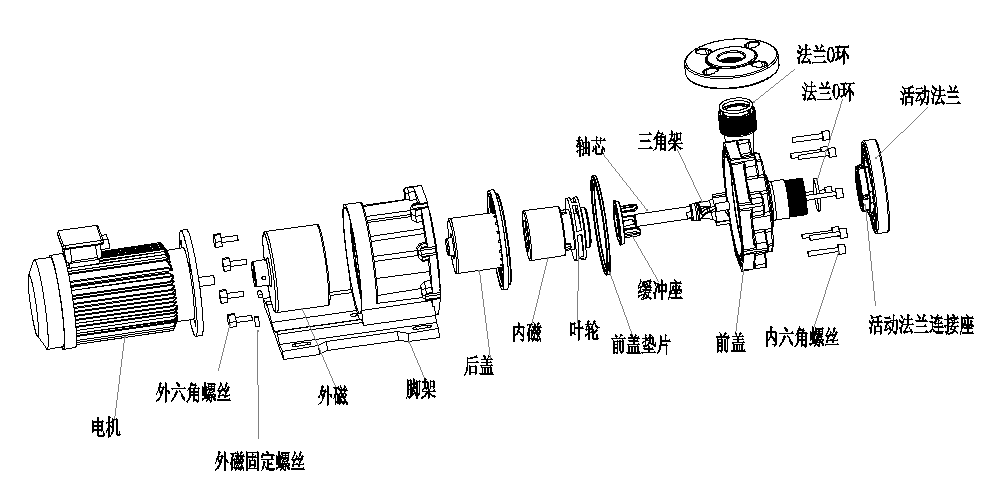

MG磁力泵分解示意圖：
安裝尺寸表/Dimensions(mm)
型號/Model
A
B
C
D
E
F
G
H
I
J
K
L
M
MG-C-440CCE5
199
101
137
?40
60
?40
92
150
238
470
170
10
183
MG-C-441CCE5
235
119
150
?40
71
?40
93
161
280
508
201
10
216
MG-C-542CCE5
261
120
163
?50
80
?40
94
169
337
546
223
12
244
MG-C-652CCE5
261
120
173
?65
80
?50
124
211
344
588
223
12
244
MG-C-662CCE5
261
120
173
?65
80
?65
124
211
344
588
223
12
244
MG-C-543CCE5
261
120
163
?50
80
?40
94
169
337
545
223
12
244
MG-C-653CCE5
261
143
173
?65
80
?50
124
211
344
588
223
12
244
MG-C-663CCE5
261
143
173
?65
80
?65
124
211
344
588
223
12
244
MG-C-545CCE5
261
120
163
?50
80
?40
94
169
337
606
223
12
244
MG-C-655CCE5
261
143
173
?65
80
?50
124
211
344
646
223
12
244
MG-C-665CCE5
261
143
173
?65
80
?65
124
211
344
646
223
12
244
