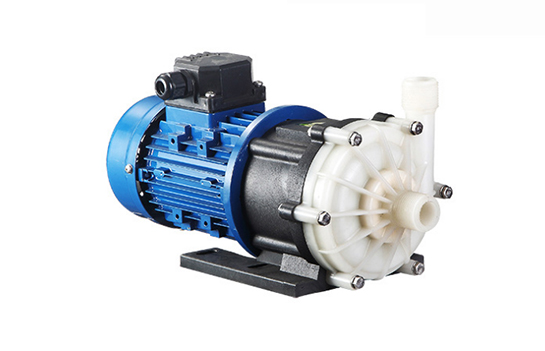

化工耐腐蝕磁力泵采用靜密封隔離套，具有無泄漏，環保等優勢，化工防腐磁力泵材質有氟塑料磁力泵，不銹鋼磁力泵，防腐磁力泵經長時間使用需要跟換部件時，那么對磁力泵的內部結構就得有所了解和注意有哪些問題的避免。

一.化工防腐磁力泵零部件結構分析：

磁力泵的結構及組成磁力泵的各部件：磁力泵由泵，磁力傳動器以及電動機三個部分組成，而磁力傳動器又由外磁缸，內磁缸及不導磁的隔離套組成。氟塑料磁力泵，不銹鋼磁力泵的結構都差不多。主要看各廠家的磁塊的磁性能保持多久。

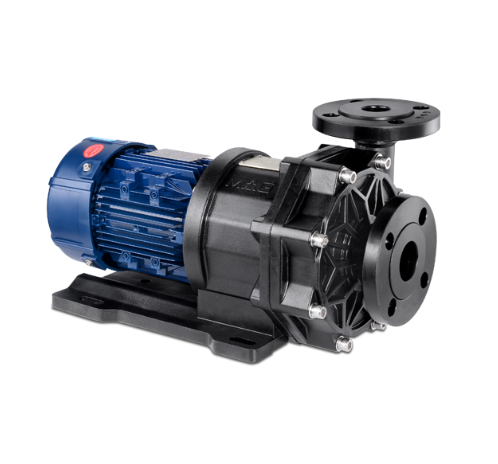

二.以下是市面常見的不同類型的磁力泵詳細結構：

1.殼體部分：由泵體、泵蓋等組成，它承受泵的全部工作壓力；泵體葉輪水力形式符合API685標準，是磁力泵水力性能的主要表征零部件，其功能是強迫液體旋轉，從而將原動機的機械能轉換成液體能量。

2.內、外轉子：內、外轉子配套使用，共同形成磁力泵的磁傳動部件。

3.隔離套：隔離套是能徹底實現磁力泵完全無泄漏這一有點的 零件。

4.轉子部分：分為防腐泵泵軸上安裝的轉動零件和驅動軸上安裝的轉動零件。泵軸是承載葉輪和內轉子及傳遞扭矩的重要零件。泵軸上安裝的轉動零件由葉輪、軸承、推力環部件、內磁轉子部件等加上泵軸本身組成與介質接觸的轉子部分。驅動軸上安裝的轉動零件由外磁轉子部件、滾動軸承、驅動軸軸套等加上驅動軸本身組成與空氣接觸的轉子部分。

5.傳動部分：化工泵與原動機采用膜片式加長聯軸器部件連接，檢修時，只需將聯軸器中間膜片卸下，即可進行磁力泵的檢修。

6.連接部分：由連接架、軸承箱等部分組成起連接支撐作用的靜止連接件。滑動軸承、軸套和止推盤：是泵轉子系零件的支撐和定位零件。

磁力泵的磁性聯軸器和泵體結合為一體，所以結構緊湊，維修方便、安全節能。泵的磁性聯軸器可以對傳動電機起到超載保護的作用。由于泵軸與介質接觸，因此材料要求是耐腐蝕性，加工精度高，強度高或通過熱處理方法增加材料的強度。
